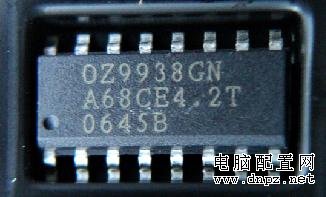

OZ9938GN引脚定义 液晶高压电路芯片：
①驱动输出端1。该脚输出方波激励信号，可以外接场效应管的栅极。)
②电源供电端。该脚电压超过欠压闭锁阈值（4.5V），芯片内部电路就可以正常启动。
③定时器设定。该脚通过外接的阻容元件设定一个定时时间，供内部停机和保护电路采用。
④亮度控制端。该脚根据⑾脚的设定，可以输入PWM脉冲调宽信号或者直流电压信号来控制灯管亮度。
⑤灯管电流检测。在灯管点亮时，该脚电压大于0.7V，集成电路进入正常运行模式，脉宽调制亮度控制电路启动。如果该脚电压在电路启动后为零，则保护电路开始动作，芯片停
止激励信号输出。所以不能采用短路电流信号的方法来判断是否存在过流故障
⑥反馈电压检测。该脚接受来自高频变压器的反馈电压，如果CCFL灯管损坏或者断开，该脚电压就会增加。极限电压为3.0V，达到此值则关闭激励信号。该脚电压超过⑦脚的
设定电压值保护电路也会启动。
⑦过流过压保护值设定。通过该脚外接的电阻分压网络可以设定过压和过流保护动作阈值。
⑧空脚
⑨空脚
⑩使能端。该脚电压大于2V时内部电路启动，小于1V时内部电路关闭。
⑾调光模式选择。该脚大于3V时，处于模拟调光模式，④脚输入电压可以在0.5V～1.25V之间进行调光；该脚电压在0.5V～1V之间时，处于外部PWM调光模式，此时需要从④脚输入:
一个PWM脉冲进行调光；当该脚外接阻容定时电路时，处于内部PWM脉冲调光，只需要改变④脚输入的直流电压就可以改变内部调光PWM脉冲的占空比。④脚电压0.1V时，占空比为05
灯管最暗。④脚电压达到1.5V时，占空比为100％，灯管最亮。:
⑿软启动时间设定和环路补偿。该脚外接一个电容，在启动时，该电容进行充电，充电完成后输出激励脉冲才达到最大值，以避免对CCFL等元件的电流冲击。同时该脚还参与环路,
保护功能，当灯管开OZ9938GN引脚定义 液晶高压电路芯片：①驱动输出端1。该脚输出方波激励信号，可以外接场效应管的栅极。)
⒀运行频率外设定时电阻和电容。通过设置外接阻容元件，可以固定工作频率。
⒁接地。模拟信号接地端.
⒂驱动输出端2。该脚输出方波激励信号，可以外接场效应管的栅极。
⒃接地。末级驱动输出级接地。
