对于有电脑的用户来说,网线应该是最基本的硬件配置,而就这么一根不起眼的线,却是连接全世界的第一步。屏幕前的你们,应该大部分人都还不会怎么制作。今天小编就带着大家一起尝试一下。



步骤一:工具准备

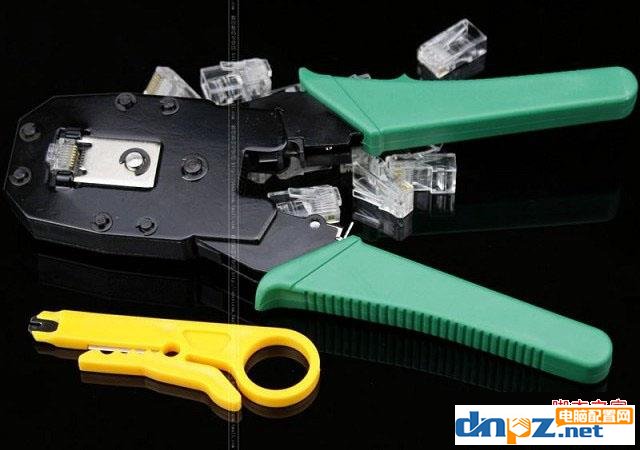

1、具有8P槽的压线钳一个。



2、五类网线,也就是现在最常用的网线若干米

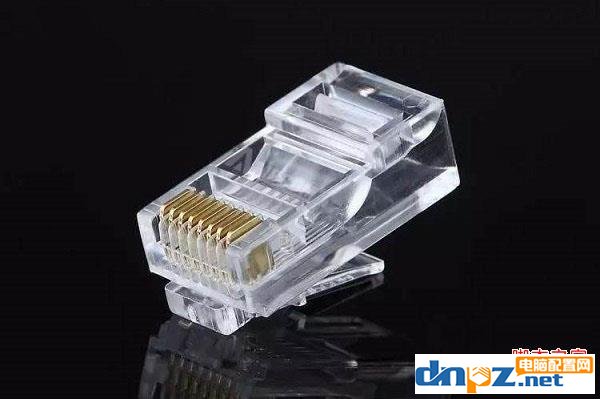

3、RJ-45插头,也就是所谓的水晶头若干。



PS:理论上水晶头只需要2个,以防万一,多备一些。

步骤二:了解网线标准线序

标准568A:1绿白,2绿,3橙白,4蓝,5蓝白,6橙,7棕白,8棕

标准586B:1橙白,2橙,3绿白,4蓝,5蓝白,6绿,7棕白,8棕

上网只用到1 2 3 6 1.2下传3.6上传,电话用4.5 7.8是做为电源用,有些设备要,国际标准。

TIA/EIA-568B:1、白橙,2、橙,3、白绿,4、蓝,5、白蓝,6、绿,7、白棕,8、棕 TIA/EIA-568A:1、白绿,2、绿,3、白橙,4、蓝,5、白蓝,6、橙,7、白棕,8、棕

步骤三:直通线和交叉线接法。

直通线:两头都是568B标准。用于连接:

PC(电脑)—————————— HUB(集线器)

PC(电脑)—————————— SWITCH(交换机)

PC(电脑)—————————— ROUTER(路由器)

HUB(集线器)———————— HUB(集线器)的级连口

SWITCH(交换机)—————— HUB(集线器)的级连口

SWITCH(交换机)—————— SWITCH(交换机)级连口

SWITCH(交换机)—————— ROUTER(路由器)

交叉线:一头是568A,另一头是568B。用来连接

PC(电脑)——————————PC(电脑)

HUB(集线器)————————HUB(集线器)

SWITCH(交换机)——————SWITCH(交换机)

ROUTER(路由器)——————ROUTER(路由器)

补充一下,配置网络设备要用反转线。

简单的说!直通线就是两端线序相同的线,用于不同设备之间互连,交叉线就是两端线序不同的线,用于同种设备之间互连。

步骤四:实际网线水晶头制作步骤:

步骤1、用压线钳将网线的胶皮剪掉长约2cm即可。

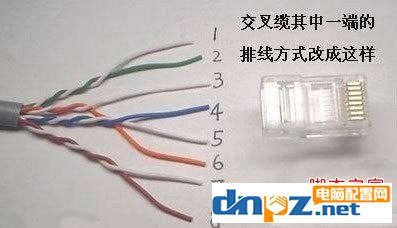

步骤2、按照上面说的标准线序把网线排列好,可能情况如下图:



步骤3、把8股线末端剪齐。

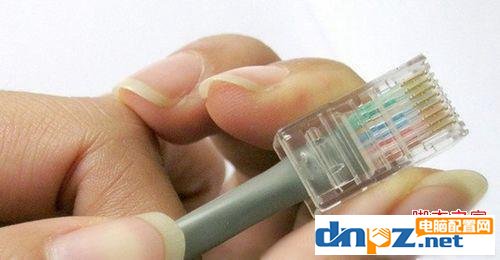

步骤4、将水晶头有塑料弹簧片的一端向下,有金属针脚的一端向上,把整齐的8股线插入水晶头,并使其紧紧的顶在顶端。

步骤5、把水晶头插入8P的槽内,用力的握紧压线钳即可!



最好就是使用工具测试下网线是否接线成功了。

上面就是网线水晶头接法详细步骤介绍了,希望能够帮到大家。其实网线水晶头接法就是这么简单,动动手就能完成,大家赶紧去试试吧。
