在挑选主板的时候很多人会告诉你，主板供电相数越多越好，不过对于大多数小白来说，可能连供电相数是什么东西都不知道。下面装机天下就来和大家聊聊关于主板供电相数的相关问题。
主板上的供电分为很多种类，比如CPU供电，内存供电，PCIE供电，io外围供电等，而我们通常说的主板供电相数指的是cpu供电相数，所以本文所介绍的相关配件都是围绕cpu供电来说的。
一、cpu供电元器件扫盲
扫盲完了先别急，后边可能和你想象的不一样（如果你认识这些元器件的话就跳到第二步开始看）
下面介绍一下mos管、电容、电感、PWM芯片。cpu的基础供电是由这些元器件组成的。

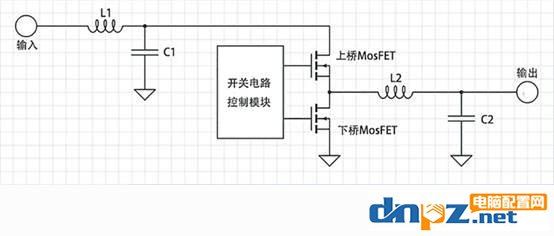

主板cpu供电原理图
1、mos管（MosFET）
因为我们要看的是cpu供电相数，所以mos管、电感、PWM芯片这些元器件就在cpu附近找。

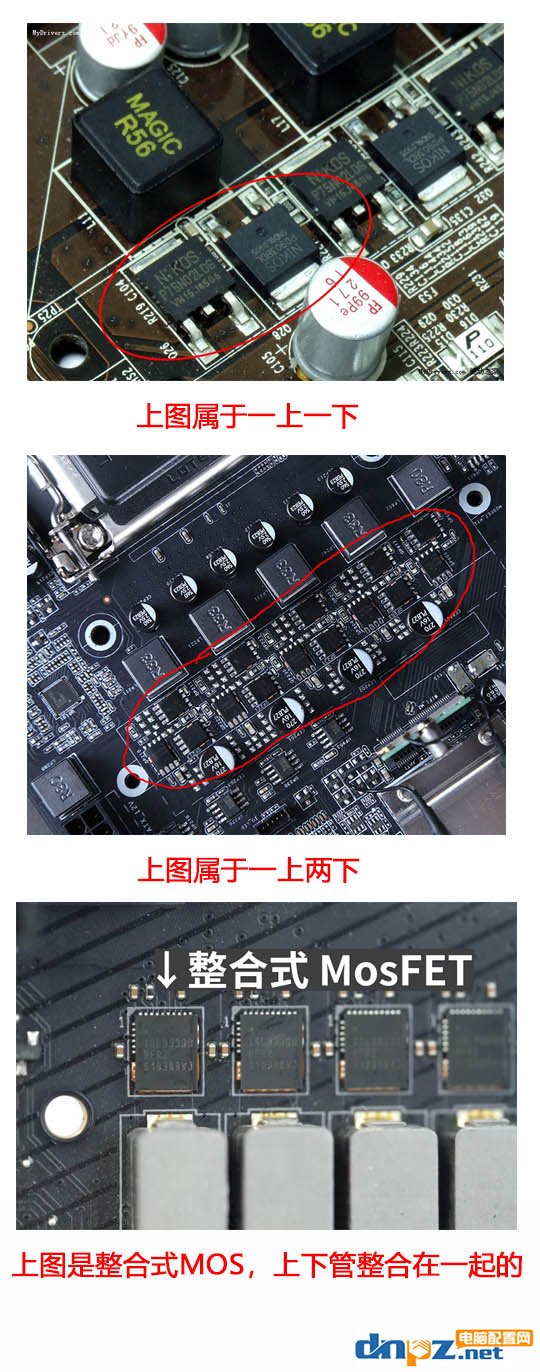

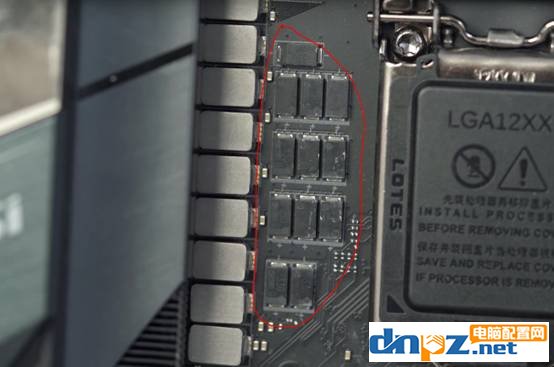

上边这些外形看起来虽然不一样，但都是mos管。一组mos管一般分为一上一下两个，也有一上两下或者两上两下的，还有上下管封装在一起的。
2、电容、电感

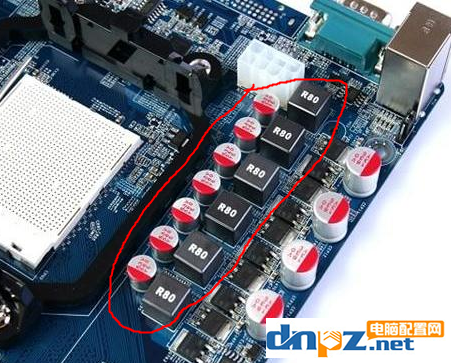

红色圆形的元器件就是电感，旁边印有R80字样的黑色方块就是电感（封闭式电感）

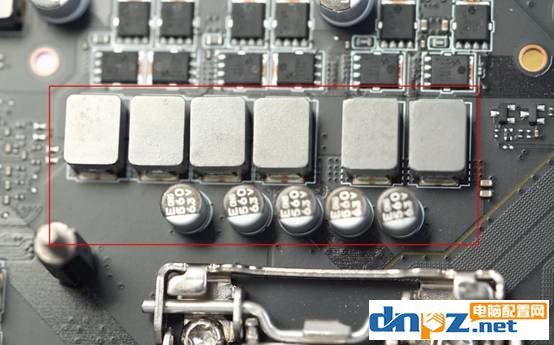

银色的长方体也是电感，下边圆形的东西也是电容
这种是聚合物电容

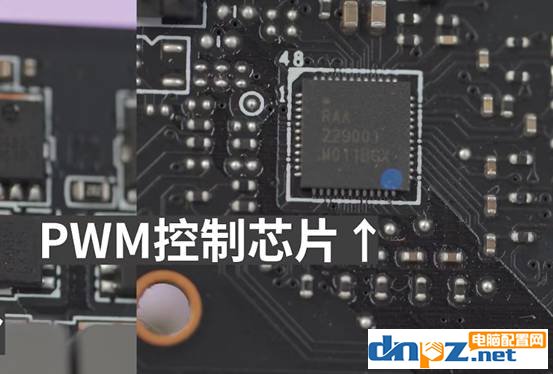

3、PWM芯片
一个PWM控制芯片可以控制好几相的供电。普通主板上的cpu供电pwd芯片一般是1个，高端主板可能会有2个甚至更多。
二、主板供电相数怎么看？
了解完cpu供电的基本元器件后我们才能着手去数它的供电相数。

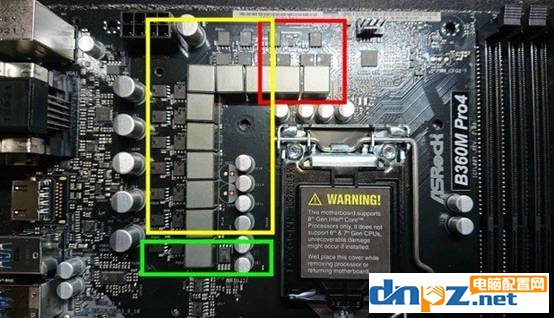

比如下图这张主板，很多人是单纯的去数电感（银色的方块）或者MOS管，然后得出来的结论是11相或者7+4相供电，其实完全不是这样。
小知识：
VCC（核心供电）
VCCGT（核显供电）
VCCIO（IO供电）
VCCSA（外围供电）
上图中黄色为VCC供电（4相），一相两电感，其中mos管是两上两下。红色为VCCGT供电（2相），一相一电感，其中mos管是一上两下。
绿色部分是很多人容易误解的，其实他是属于VCCIO或者VCCSA，这两个东西并不属于CPU供电
所以这块主板的cpu供电相数设计是4+2相。一般来说属于一路的供电规格都会一样的，包括MOS桥，电感电容之类的，就算用不一样的也会让他们在数值上一样。
再比如下边这张主板，很多人会认为它是4+3相供电，其实你又错了
单纯看电感的话，的确好像是4+3相供电，即便是DIY老手都可能误以为是4+3相。而实际上这个主板是4+2相供电。
因为图片正中间最下方的那个电感型号是LR82，而其它电感是LR22。前边我说过，属于一路的供电规格都会一样的，所以可以推断最下边这个LR82电感并不属于CPU供电。因此，这块主板是4+2，其中VCC是两上两下，一相一电感。VCCGT为一上两下，一相一电感。
三、cpu供电相数越多越好吗？
JS其实最喜欢这种半懂不懂的用户，就像之前笔者写的《2020年组装电脑怎么防止被坑》那样，用你认为的“好”来忽悠你。
换到cpu供电也一样，有时候一些价格低廉的主板供电相数反而很多，其实主板供电的好坏不是单纯的看供电相数的多少，而是要看它供电电路里元器件的型号，当然这些元器件的型号绝大多少人都无法判断出好坏，就连笔者也要通过上网查询对应的编号才能知道。
高端主板的一相供电可能要比普通主板的两项供电还要好，杂牌主板的3相供电也可能还不如高端主板的一相供电强，所以不要迷信主板的供电相数。当然如果是同品牌同型号的不同规格主板的话，可以通过数供电相数来比较。
总结：主板供电相数怎样看？主板上的cpu供电相数越多越好吗？
数供电相数的时候不能单纯的去数电感或者mos管的数量，而是要记着一个前提：属于一路的供电规格都一样，包括MOS桥，电感电容之类的，就像文中那两个主板的例子一样，找出它们mos管和电感的排列规律，然后一组一组的数。
至于主板上的cpu供电相数是否越多越好，答案自然是否定的，所以即便是你知道几相供电也没用，每段电路的设计都有密切的关系，不是见其一就知其二的。大部分供电的设计都会主动满足当下所有处理器的TDP设计，也就是说再差也要满足TDP先。至于超过了TDP上限之后，能上多少纯看运气，反正便宜的主板从来没有运气可言。而有些主板可能为了避免自己电路的性能缺陷，可能会故意通过锁定TDP的方式来防止电路过载。而有些主板没有措施，就会出现掉压等现象暴露自己供电不足的问题。所以一味的分析哪个主板供电好，倒不如看看自己花了多少银子，5块钱就想吃到货真价实的牛肉面?心里没点13数吗？
